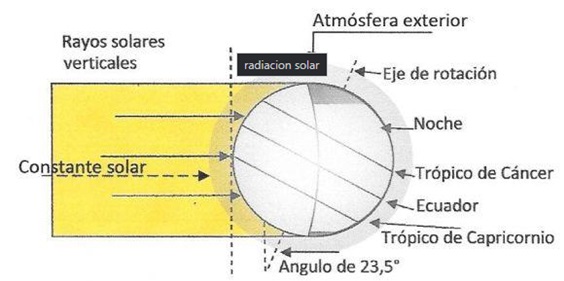

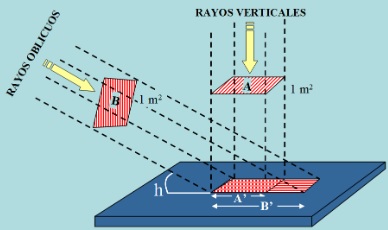

Vemos que en el caso vertical son más efectivos, esto pasa a mediodia en los países del Ecuador, en incidencia oblicua necesitamos más grande el panel para producir lo mismo.
Vemos que en el caso vertical son más efectivos, esto pasa a mediodia en los países del Ecuador.

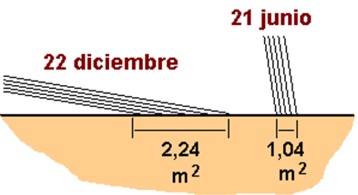

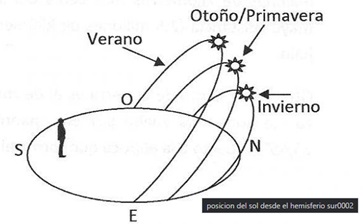

Cada arco decrito es un dia determinado, la incidencia de los rayos en paneles en invierno son más oblicuos aproximadamente 25º a nuestra latitud y 73º en verano,
- observar en la figura que el humano está mirando hacia el norte al estar en el hemisferio sur.
Vemos que en el caso vertical son más efectivos, esto pasa a mediodia en los países del Ecuador.

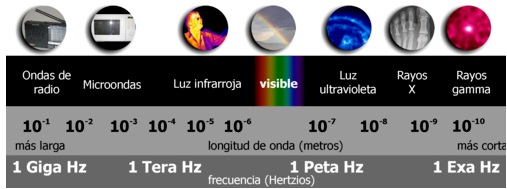

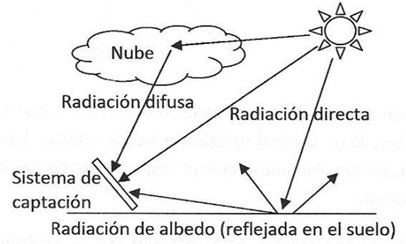

¿Por donde vienen los fotones? de forma directa, difusa o reflejada.
Como anécdota paneles sensibles son capaces de excitarse y producir energía con el reflejo lunar...... con luna llena 2kWH.

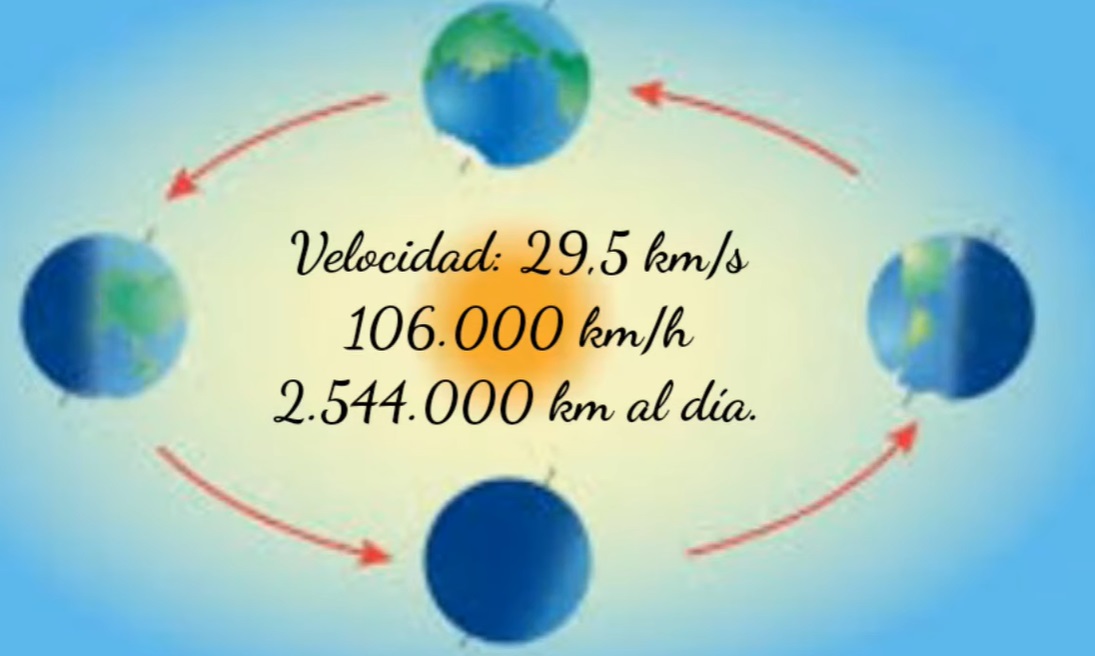

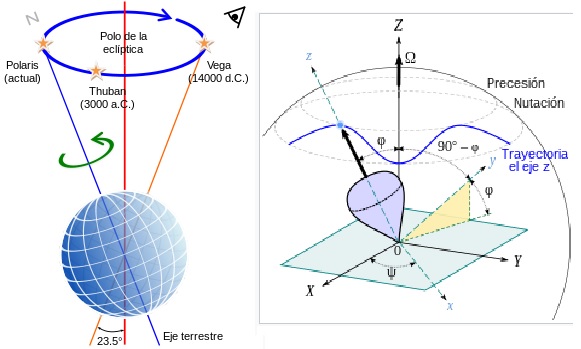

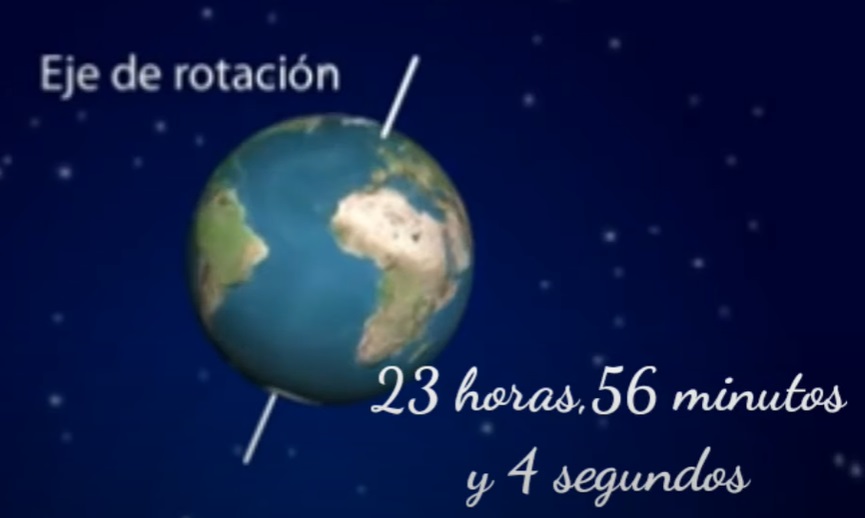

Tomando la referencia del sol como centro y quieto, la tierra tiene 4 movimientos, los importantes son 2:

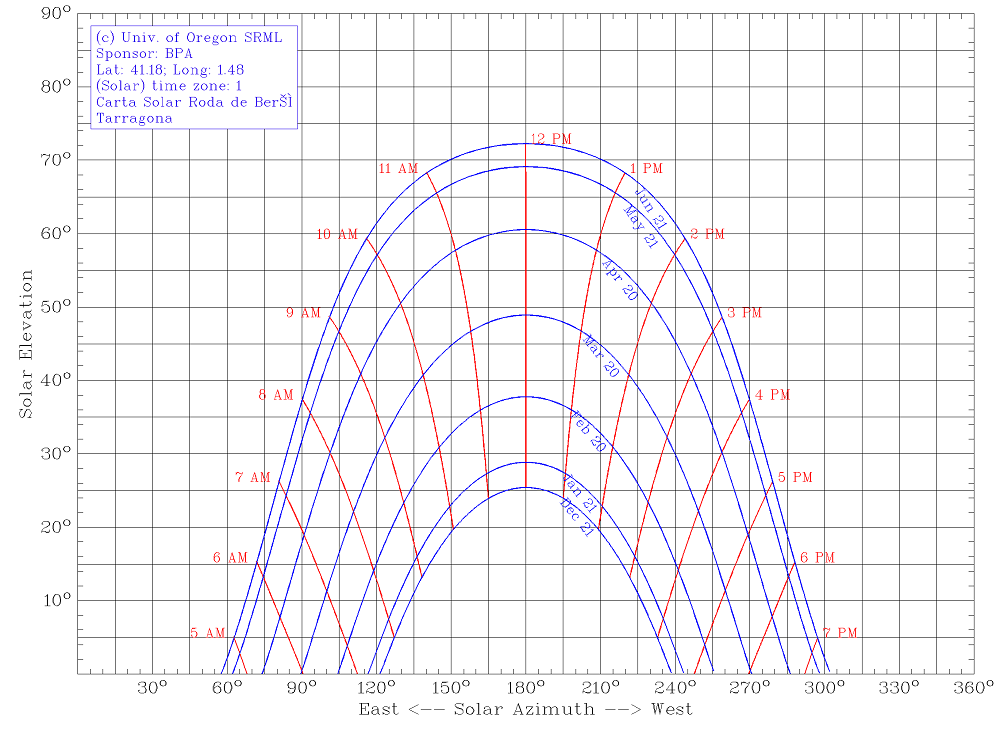

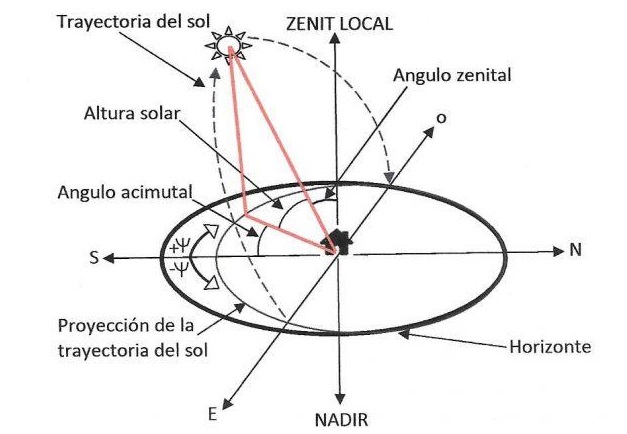

Es un documento con mucha información donde se pueden consultar las posiciones del sol en un año y es por una zona de la tierra (misma latitud):
-Veremos la elevación del sol en cualquier día del año y.
-Los ángulos de salida y ocaso del sol en nuestra posición
Componentes de un sistema fotovoltaico
La tecnología actual de los paneles fotovoltaicos se centran en cristales monocristalinos, de célula partida (menos afectación de las sombras) y PERC (optimizadores de radiación).Los policristalinos son adecuados en climas fríos.
Están por venir: Los de doble cara (ya presentes) y optimizaciones en materiales para aumentar su rendimiento (es la perovskita pero cn una evolución lenta).

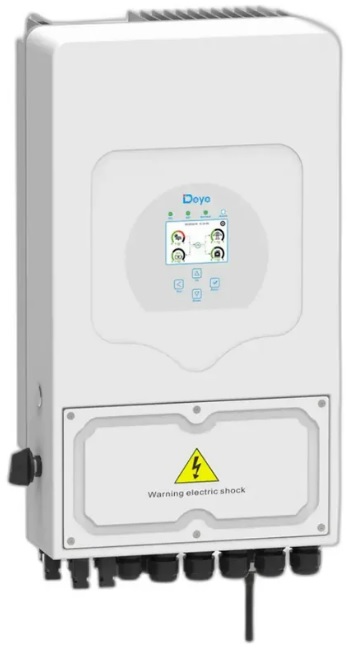

Es el aparato eléctrico-electrónico que transforma la corriente contínua de placas en alterna para el consumo teniendo en cuenta que mediante comunicación del vatímetro es capaz de desviar la energía eléctrica producida a la salida de consumos y a la entrada/salida con baterías si estas existen, se dimensionan en base a los paneles instalador de entre 2,5kWH a 6 kWH
Compuestas por la parte inteligente con comunicación con inversor (parte superior)
y las de carga, situadas debajo (módulos de 2,5kWH)

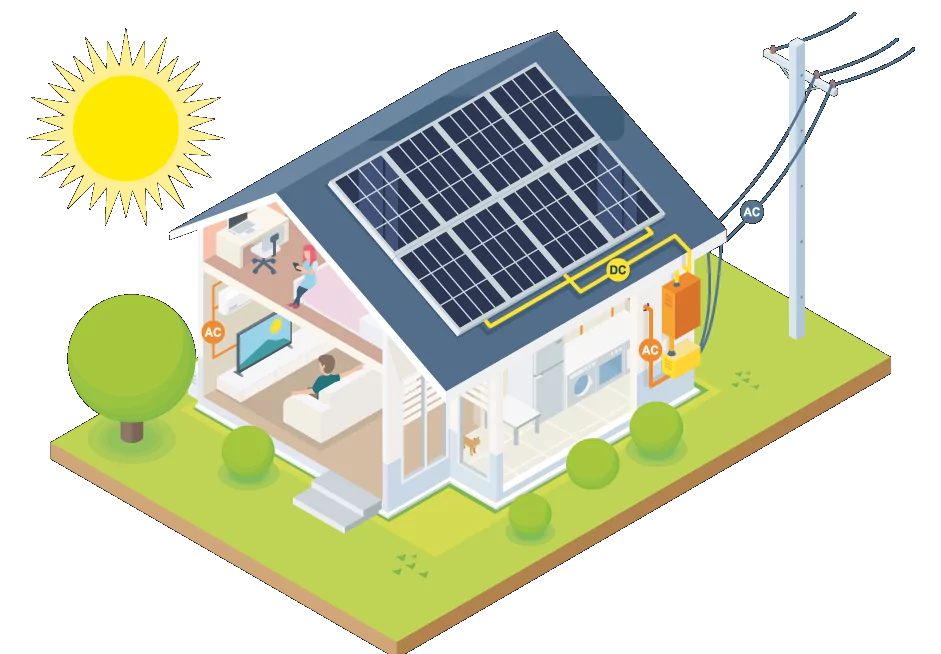

En esta vivienda unifamiliar se observan los componentes y su conexión a red, cuando hay sol el sistema genera hacia consumos y si hay batería, cuando no hay radiación suficiente para satisfacer los consumos el sistema toma de la distribuidora

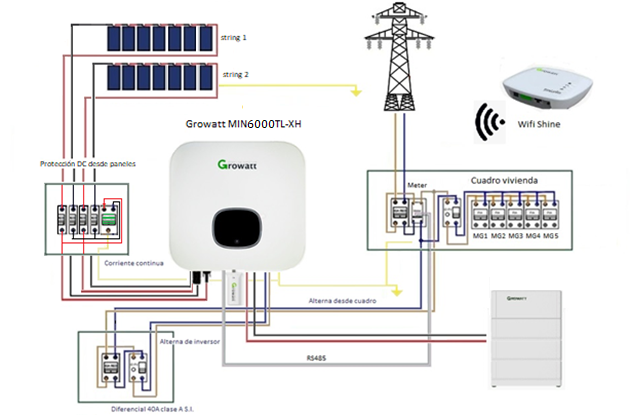

Todos los componentes cableados con las cajas de protección y conexión wifi para monitoreo

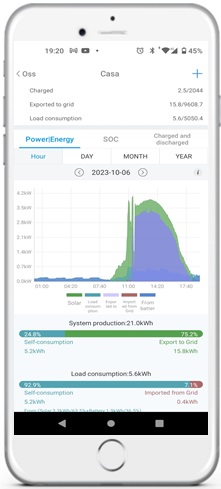

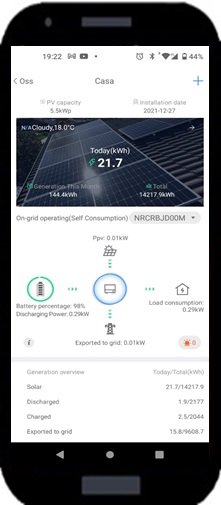

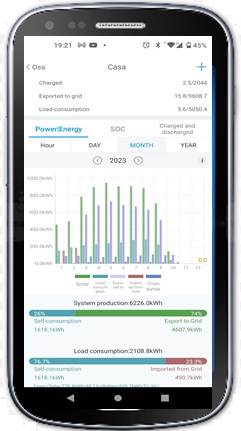

La monitorización es la visualización de todo lo que ocurre durante un período, lo normal es visualizar el día actual y observar lecturas, de esta manera se ven posibles anomalías o averías
La eficiencia o rendimiento es el cociente entre que nos da por lo que aportamos, si le damos 100W y nos devuelve 90W la eficiencia es del 90%

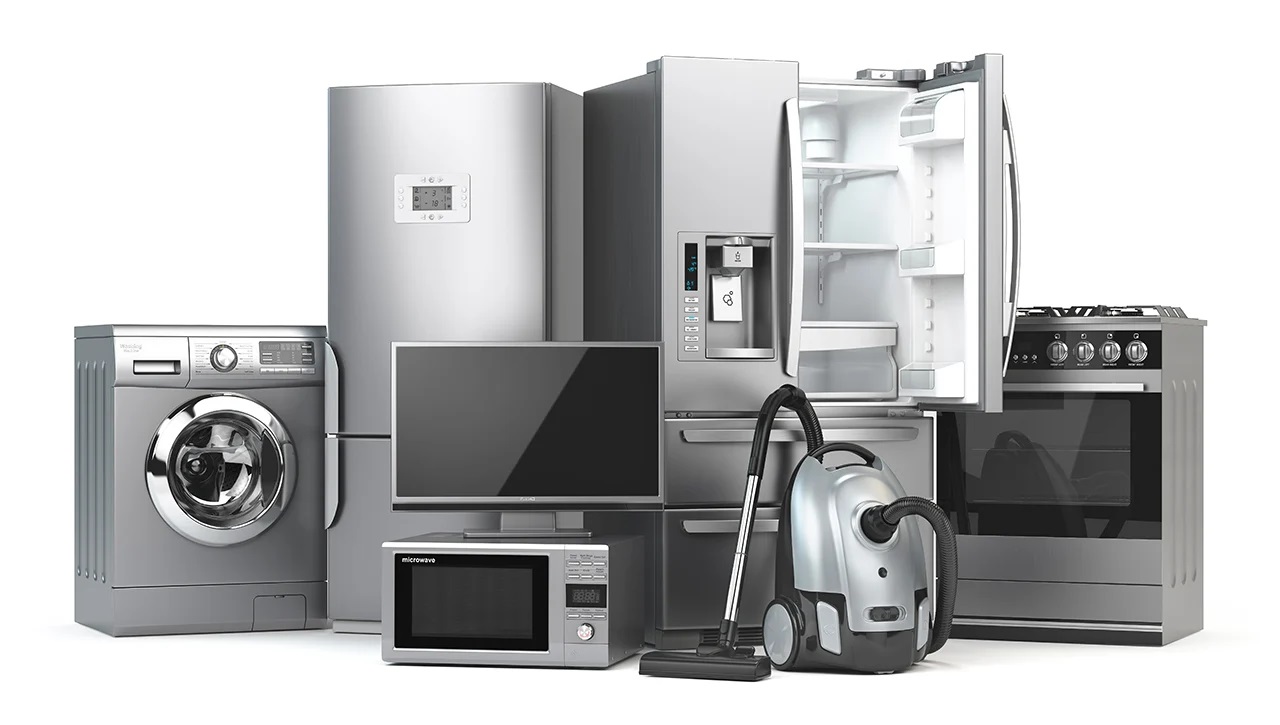

En nuestros consumos se encuentran habitualmente los electrodomésticos
Destacar aquí la tendencia a que en los hogares aparezcan cada día más cocinas eléctricas y calentadores a costa de eliminar el gas, tendiendo a usar sistemas ACS agua caliente sanitaria en lugar de calderas de gas o gas-oil o pelets
Cada uno lleva ya la etiqueta de eficiencia siendo los de categoría A los que tienen mejor cualificación.

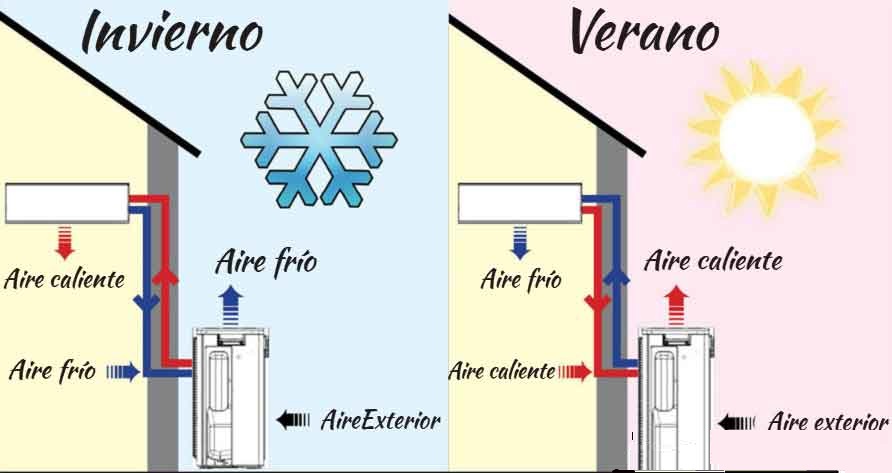

Las calefacciones y refrigeraciones cada vez más se van migrando a la aerotermia, son sistemas eléctricos, fiables y más fácil de instalar, en este caso sería del tipo aire-aire
Para acondicionar con calor las viviendas, el uso de suelo radiante se convierte en un requerimiento de electricidad exigente, llegado a este punto es necesario estudiar el aislamiento de la vivienda respecto al exterior, muy sencillo el aislamiento afecta al invierno y al verano, el suelo radiante solo es interesante 3-4 meses
Además calentar 250 litros a 60º con electricidad genera un consumo alto, por lo que siendo crítico solo cabría en viviendas perfectamente acondicionadas con buenos aislamientos
En los reacondicionamientos de viviendas donde mejorar su aislamiento sea caro (habitual) se aconseja producir más calor por las bombas que estando bien dimensionadas son económicas.

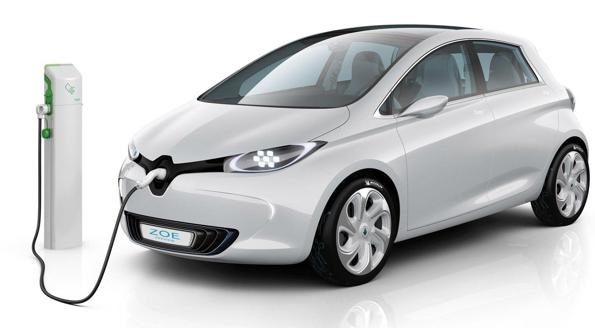

Las necesidades energéticas de los vehículos son difíciles de cubrir, si pensamos en recargar diariamente un vehículo de tipo medio, eléctrico, necesitaríamos 60kWH, esto necesitaría de 24 placas sólo para el diariamente, lo habitual es disponer de una distribuidora que permita bateria virtual, además de un sistema fotovoltaico sobre dimensionado y con bateria real
Con los avances de los componentes hoy en día lo acosejable es aprovechar el sistema de paneles para aplicar a consumos habituales y ACS y dejar para la calefacción para la aerotermia sencilla por bomba de calor

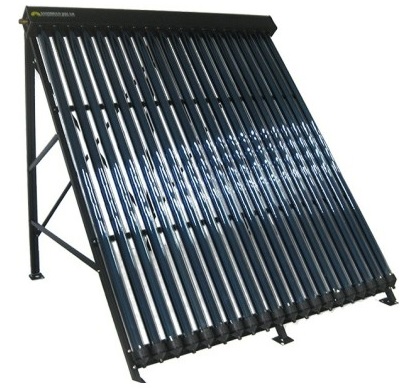

Sistema habitual ya con cierto desuso para calentar agua de uso ACS, agua caliente grifos y ducha
Ventajas:
Sistema adicional de generación de calor, si disponemos de pocos paneles instalados, ayudan a calentar agua sin tener que tomar energía externa o de los propios paneles
Inconvenientes:
+ Alta inversión en equipos y mantenimientos
+ instalación de tuberías intercambiador

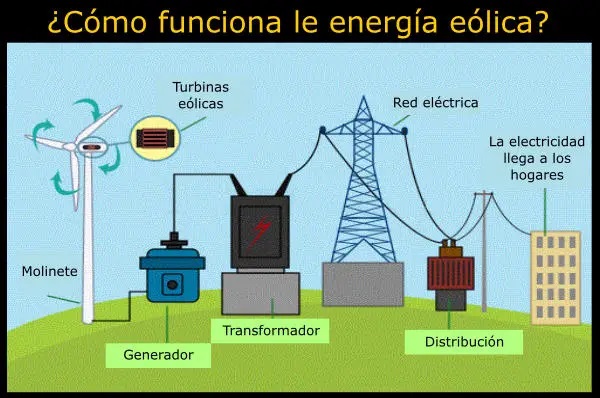

La energía eolica es otra fuente de producción de electricidad, pero hoy por hoy más interesante en grandes proporciones y poco habitual en uso doméstico
Hablando de los tipos hay 2, los verticales y los horizontales
Ventajas:
A falta de sol de compagina muy bien porque lo más probable es que exista aire
Inconvenientes:
+ Alta inversión en mantenimiento, la inversión del equipo puede ser algo más económica que la fotovoltaica, pero su vida util más corta.los ejes de rotación están sometidos a un desgaste permanente.
El desgaste provoca desajustes y más ruído
cuando el aire es fuerte por seguridad no pueden trabajar y esto se traduce en un paro de producción

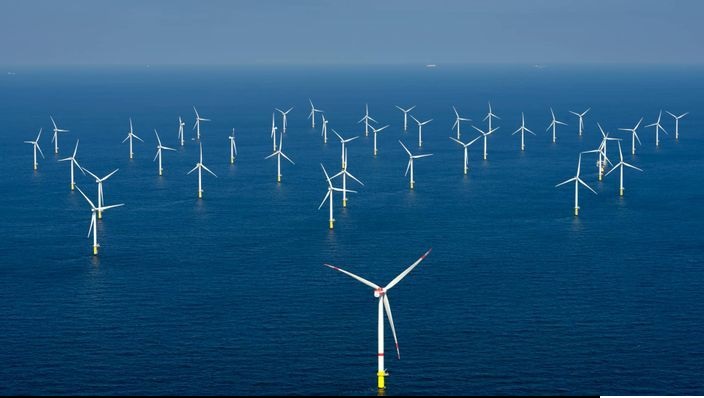

Es la eólica del futuro
Ventajas:
Aprovecha mejor las constantes corrientes del viento y son más opacas en cuanto a su imágen
Se pueden implantar más grandes y por tanto más producción.
Como anécdota a 2023 la turbina eólica más grande del mundo (18MW) fabricada por China, tiene aspas de 128m capaz de alimentar a 40.000 hogares/año, 74MillonesKH/año, ocupando una superficie de 7 campos de futbol de barrido
Inconvenientes:
+ Alta inversión.

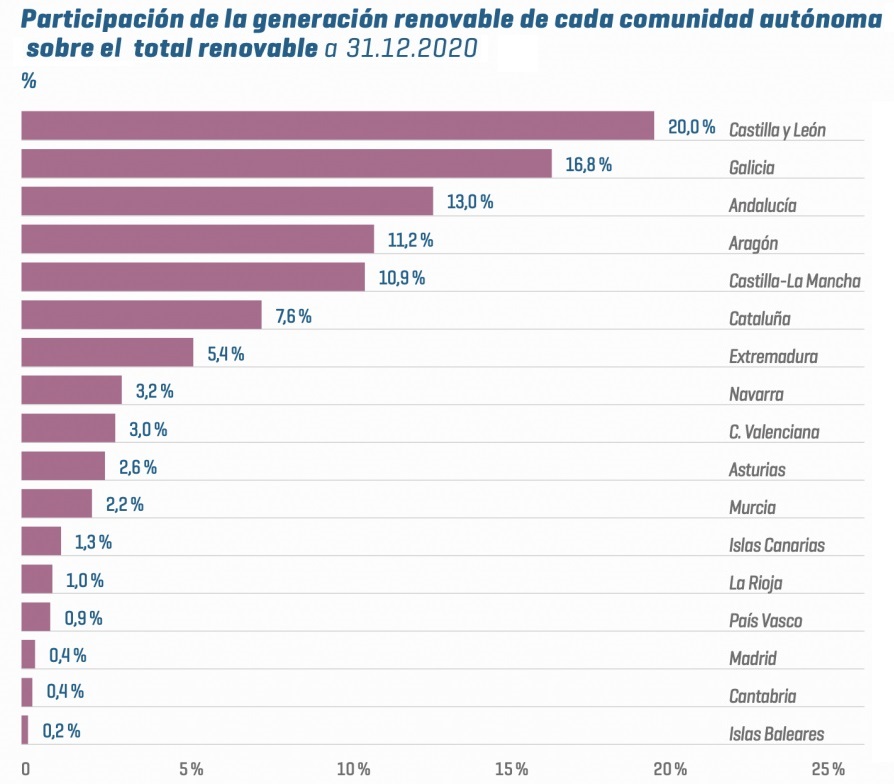

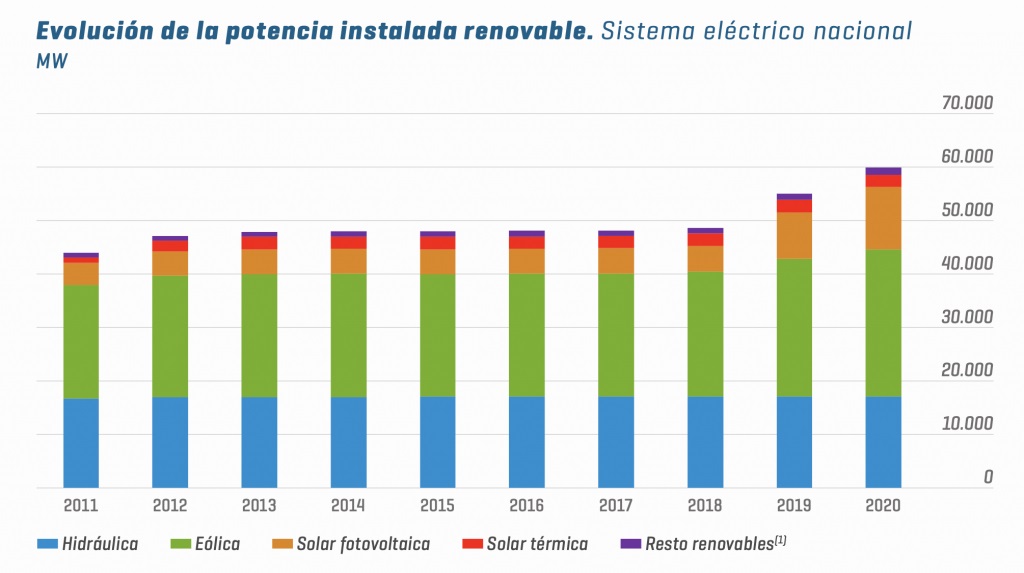

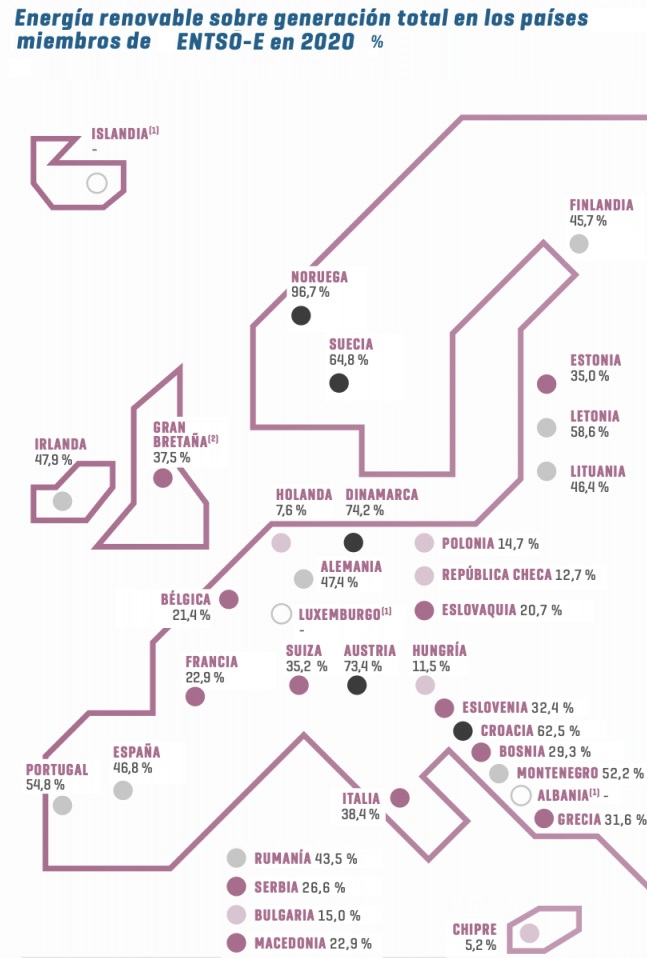

No hay muchos datos actualizados a 2023 en la red pero da información interesante
Pensar en una instalación fotovoltaica es pensar en el planeta y en futuro de vida saludable.
Las instalaciones fotovoltaicas se han de tomar como una inversión con rentabilidad a 3-6 años, pensando en que el valor de la vivienda crece automaticamente y por tanto al margen del ahorro en consumos es una inversión.
Tener en cuenta el futuro (más consumos eléctricos, aparición de vehículo eléctrico).
Posible eliminación del gas (más caro de consumos y mantenimiento).
Debe de haber:
Espacio suficiente para la instalación.
Factible en instalaciones para consumo colectivo, edificios, aunque suele ser de reparto pequeño al haber poca superficie ideal a partir de 4 placas por vecino.
Contratar una distribuidora que valore al máximo el saldo de energía teniendo en cuenta el reaprovechamiento sin periodo (pueda inyectar en invierno los excedentes del verano con su consecuente merma).
Es muy importante el estado de la edificación y estructura, si tenemos vecinos a 2 o 3 vientos tenemos una buena cobertura de eficiencia y solo tenemos una fachada a rehabilitar.
En ocasiones es preferible aumentar si se puede la potencia de instalacion que la rehabilitación ya que esta puede ser mucho más cara.

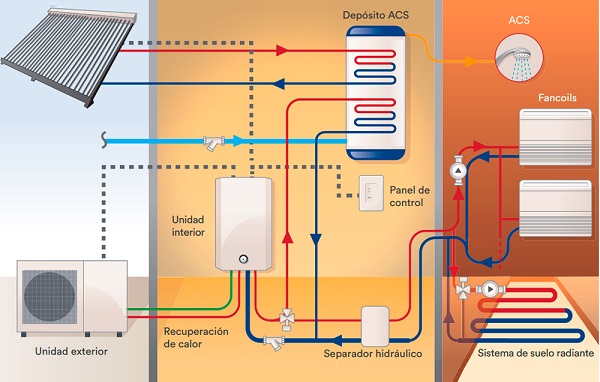

La aportación térmica de equipos de aerotermia es muy interesante, en el caso de que no sean de aire-aire hay que hacer un estudio ya que el suelo radiante y los fancoils de calefacción requieren también de una fuerte inversión, las más lógicas en en obra nueva que todo se está a tiempo de hacer.

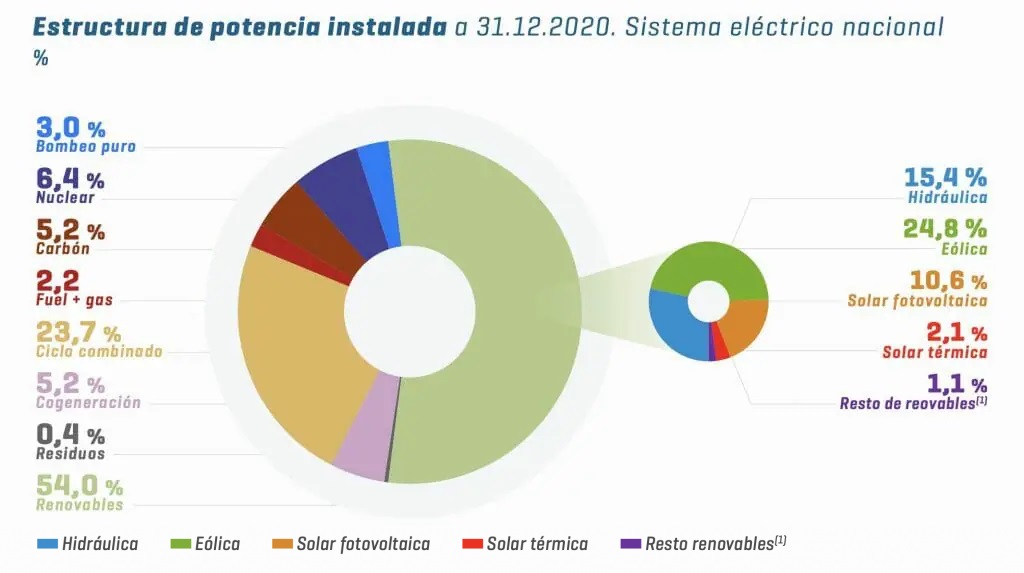

Para hacernos a la idea de capacidades de potencia aquí van unos ejemplos:
Central nuclear de: (hay 7 operando):
Almaraz(2),Trillo,Cofrentes,Asco(2),Vandellos
Cofrentes (Valencia)............ 1.092MW
Vandellos (Tarragona) ....... 1.087MW
Trillo (Guadalajara) ............... 1.066MW
Potencia Eolica a 2023 en España ....30.108 MW
Potencia media de un generador eolico: 2,5MW
